FPC/FFC-Steckverbinder - Kompatibler Ersatz für HRS|FH12-22S-0.5SVA FPC/FFC-Steckverbinder verfügbar

Kategorisierung:Ersatz-Steckverbinder

Fachvertrieb von: Steckverbinder | Kabelsatz | Kabelprodukte

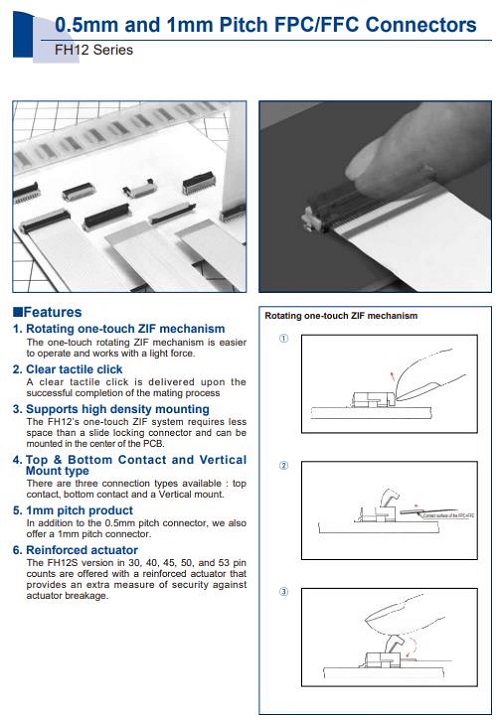

Kompatibel/Ersatz HRS|Hirose|Hirose|Hirose Steckverbinder|FH12-22S-0.5SVA FPC/FFC Steckverbinder ist ein: 0.5 mm Pitch, 2.0 mm Höhe unterer Kontakt, Front Flip Typ; seine Hauptmerkmale und Vorteile sind: 1. drehbarer One-Touch ZIF Mechanismus; 2. klarer taktiler Klick; 3. Unterstützung für High-Density Montage; 4. oberer und unterer Kontakt- und Vertikalmontage; 5. 1mm Pitch Produkte; 6. verbesserte Aktuatoren. [HRS|Hirose|Hirose|Hirose Connector|FH12-22S-0.5SVA FPC/FFC Connector Replacement].


------------------------------------------------------------------------------------------------
1, kompatibel / alternativ HRS | Hirose Steckverbinder | Hirose | FH12 Serie Steckverbinder FPC / FFC Steckverbinder Produktspezifikationen und Parameter:.

Stecker TypSteckdosenMontageabstand0.5, 1.0 mm
Länge des Steckers (Teilungsrichtung)6.4, 7.1, 8.1, 8.4, 9.1, 9.4, 9.5, 9.6, 9.9, 10.1, 10.5, 10.6, 10.9, 11.1, 11.4, 11.6, 11.9, 12.0, 12.1, 12.4, 12.5, 12.6, 13.1, 13.4, 13.5, 13.6, 14.1, 14.4, 14.5, 15.1, 15.4, 15.5, 15.6, 16.1, 16.4, 16.5, 16.6, 17.1, 17.5, 18.1, 18.4, 18.5, 19.0, 19.1, 19.4, 19.5, 19.9, 20.1, 20.4, 20.5, 20.6, 21.0, 21.1, 21.4, 21.5, 21.6, 22.1, 22.5, 23.4, 23.9, 24.1, 24.4, 24.5, 25.5, 25.9, 26.6, 27.0, 27.9, 28.4, 29.1, 29.5, 30.6, 33.4 mmHöhe des Anschlusses2.0, 2.4, 4.85 mm
Verbinderbreite (längs)4.85, 6.4, 7.0 mmKontaktstelleUnterer Kontakt, oberer Kontakt, vertikaler Typ
ZIF/Non-O ZIF/LIFZIFEmpfohlener FFC/FPCFPC/FFC-Steckverbinder
FPC/FFC EinschubrichtungHorizontal, vertikal TypAusrichtung der beweglichen Klinge (z. B. eines Schraubendrehers)Positiv, vertikaler Typ
PIN数4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 29, 30, 32, 33, 34, 35, 36, 40, 42, 45, 49, 50, 53, 60Anzahl der anderen PINs
Öffnungsweite0.5, 1.0 mm(Spalten1
Spezifikationen der Übertragung
Übertragungsgeschwindigkeit
(Max) Betriebstemperaturbereich85 ℃(Min.) Betriebstemperaturbereich-40 ℃
(NennspannungAC 50.0 V(NennspannungDC 50.0 V
Nennstrom0.5 A

------------------------------------------------------------------------------------------------
2, Kompatibel / Alternativ HRS | Hirose Connector | Hirose | FH12 Serie Stecker FPC / FFC Stecker Produktspezifikation:


------------------------------------------------------------------------------------------------
3, kompatibel / alternativ HRS | Hirose Steckverbinder | Hirose | FH12 Serie Steckverbinder FPC / FFC Steckverbinder Produkt Materialnummer / Modellliste:

FH12-6S-0.5SHFH12-25S-0.5SHFH12S-45S-0.5SHFH12A-33S-0.5SHFH12-20S-0.5SVA
FH12-8S-0.5SHFH12-26S-0.5SHFH12S-50S-0.5SHFH12A-34S-0.5SHFH12-22S-0.5SVA
FH12-10S-0.5SHFH12-28S-0.5SHFH12S-53S-0.5SHFH12A-36S-0.5SHFH12-24S-0.5SVA
FH12-11S-0.5SHFH12-30S-0.5SHFH12A-10S-0.5SHFH12A-40S-0.5SHFH12-26S-0.5SVA
FH12-12S-0.5SHFH12-32S-0.5SHFH12A-12S-0.5SHFH12A-42S-0.5SHFH12-30S-0.5SVA
FH12-13S-0.5SHFH12-33S-0.5SHFH12A-15S-0.5SHFH12A-45S-0.5SHFH12-32S-0.5SVA
FH12-14S-0.5SHFH12-34S-0.5SFH12A-18S-0.5SHFH12A-50S-0.5SHFH12-33S-0.5SVA
FH12-15S-0.5SHFH12-35S-0.5SHFH12A-20S-0.5SHFH12-6S-0.5SVAFH12-34S-0.5SVA
FH12-16S-0.5SHFH12-36S-0.5SHFH12A-22S-0.5SHFH12-10S-0.5SVAFH12-36S-0.5SVA
FH12-17S-0.5SHFH12-40S-0.5SHFH12A-24S-0.5SHFH12-12S-0.5SVAFH12-40S-0.5SVA
FH12-18S-0.5SHFH12-45S-0.5SHFH12A-26S-0.5SHFH12-13S-0.5SVAFH12-45S-0.5SVA
FH12-19S-0.5SHFH12-50S-0.5SHFH12A-28S-0.5SHFH12-15S-0.5SVAFH12-49S-0.5SVA
FH12-20S-0.5SHFH12-53S-0.5SHFH12A-29S-0.5SHFH12-16S-0.5SVAFH12-50S-0.5SVA
FH12-22S-0.5SHFH12S-30S-0.5SHFH12A-30S-0.5SHFH12-17S-0.5SVAFH12-60S-0.5SVA
FH12-24S-0.5SHFH12S-40S-0.5SHFH12A-32S-0.5SHFH12-18S-0.5SVA

------------------------------------------------------------------------------------------------

4, FPC / FFC-Stecker - kompatibel HRS | FH12-22S-0.5SVA FPC / FFC-Stecker Ersatz Dieses Produkt Verkäufer bieten:

FPC/FFC Connector - Compatible HRS|FH12-22S-0.5SVA FPC/FFC Connector Replacement] und professioneller Vertreter/Hersteller/Verkäufer aller Arten von {Steckverbinder | Kabelbaum | Kabelprodukte}; Wenn Sie kaufen möchten oder wissen, welche Steckverbinder | Kabelbäume | Kabelprodukte wir anbieten können, kontaktieren Sie uns bitte auf dem folgenden Weg.
