Kategorisierung：Ersatz-Steckverbinder

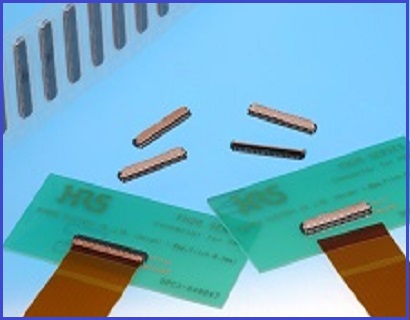

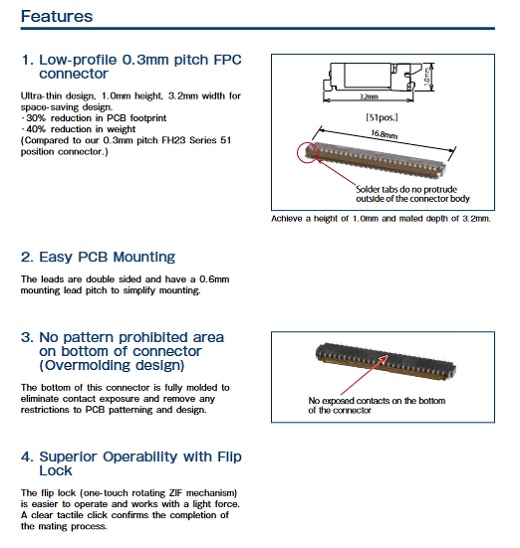

Kompatibel/Ersatz HRS|Hirose|Hirose|Hirose Steckverbinder|FH26W-39S-0.3SHW FPC Steckverbinder ist ein: 0.3mm Raster, 1.0mm Höhe FPC Steckverbinder; seine Hauptmerkmale und Vorteile sind: 1. 0.3mm FPC Steckverbinder mit ultradünnem Design, Höhe von 1.0mm, Breite von 3.2mm, spart Platz; PCB 30 % weniger PCB-Fläche; 40 % weniger Gewicht (im Vergleich zu unserer FH23-Serie 51 mit 0,3 mm Raster) 2. einfache Leiterplattenmontage, einfache Leiterplattenmontage mit doppelseitigen Anschlüssen und 0,6 mm Abstand der Montageanschlüsse für eine vereinfachte Montage; der Abstand der Montageanschlüsse beträgt 0,6 mm für eine vereinfachte Montage. 3. keine grafischen Ausschlusszonen an der Unterseite des Steckverbinders (umspritztes Design); die Unterseite dieses Steckverbinders ist vollständig umspritzt, um die Kontaktfreilegung zu eliminieren und alle grafischen Ausschlusszonen zu beseitigen (umspritztes Design); Kontakte, wodurch jegliche Beeinträchtigung der Leiterplattengrafik und des Designs vermieden wird. 4. Flip-Lock-Verriegelung Flip-Lock (One-Touch-ZIF-Drehmechanismus) Leichtere Bedienung mit einem leichten Druck. Ein deutliches "Klick" signalisiert den Abschluss des Steckvorgangs Steckvorgang. [HRS|Hirose|Hirose|Hirose Connector|FH26W-39S-0.3SHW FPC Connector Replacement].
------------------------------------------------------------------------------------------------
1、Kompatibel / Ersatz HRS | Hirose Steckverbinder | Hirose | FH26 Serie Steckverbinder FPC Steckverbinder Produkte bezogene Spezifikationen und Parameter.
| Item | Speciffcation | Conditions |
| Insulation Resistance | 50M Q Min. | 100V DC |
| Withstanding Voltage | No flashover or insulation breakdown. | 90V AC for 1 min. |
| Contact Resistance | 100m Q Max.Including FPC conductor resistance | 1mA |
| Mating Durability (Insertion/Withdrawal) | Contact resistance : 100m Q MaxNo damage, cracks, or parts dislocation. | 10 cycles |
| Vibration | No electrical discontinuity of 1 u s or moreContact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Frequency : 10 to 55 Hzsingle amplitude of 0.75mm,10 cycles, 3 directions. |
| Shock | No electrical discontinuity of 1 u s. Min.Contact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Acceleration of 981 m/s?6 ms duration, sine half-wave waveform.3 cycles in each of the 3 axis |
| Humidity(Steady State) | Contact resistance :100m Q MaxInsulation resistance : 50M Q MinNo affect on appearance or performance. | 96 Stunden bei einer Temperatur von 40 士 2C und einer Luftfeuchtigkeit von 90 % bis 95 %. |
| Temperature Cycle | Contact resistance : 100m Q MaxInsulation resistance : 50M Q Min.No damage, cracks, or parts looseness. | Temperature : -55C-+15C to 35C- +85C++15C to +35C Time : 30 - 2 to 3 - 30 - 2 to 3 (Minutes)5 cycles |
| Resistance to Soldering Heat | No deformation of components affectingperformance. | Reflow : At the recommended temperature profileManual soldering: 350C +/-10C for 51 seconds |
------------------------------------------------------------------------------------------------
2, Kompatibel / Alternativ HRS | Hirose Steckverbinder | Hirose | FH26 Serie Steckverbinder FPC Steckverbinder Produktspezifikation:
------------------------------------------------------------------------------------------------
3, Kompatibel / Ersatz HRS | Hirose Steckverbinder | Hirose | FH26 Serie Steckverbinder FPC Steckverbinder Produkt Materialnummer / Modellliste:
| FH26W-13S-0.3SHW | FH26W-19S-0.3SHW | FH26W-25S-0.3SHW | FH26W-31S-0.3SHW | FH26W-37S-0.3SHW |
| FH26W-15S-0.3SHW | FH26W-21S-0.3SHW | FH26W-27S-0.3SHW | FH26W-33S-0.3SHW | FH26W-39S-0.3SHW |
| FH26W-17S-0.3SHW | FH26W-23S-0.3SHW | FH26W-29S-0.3SHW | FH26W-35S-0.3SHW |
------------------------------------------------------------------------------------------------
4, FPC Connector - Kompatibel mit HRS|FH26W-39S-0.3SHW FPC Connector Ersatz Dieses Produkt Verkäufer:
