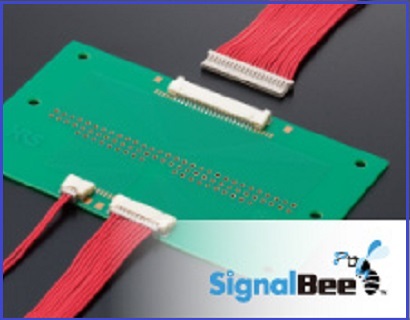

Kompatibel/Ersatz HRS|Hirose|Hirose|Hirose Steckverbinder|HRS|DF14-8S-1.25C(10) Der Low-Proffle-Crimp-Steckverbinder ist ein Low-Proffle-Crimp-Steckverbinder im Raster 1,25 mm; seine wichtigsten Merkmale und Vorteile sind: DF14 DF14 ist ein rechtwinkliger Steckverbinder, der das Low-Proffle-Crimpen auf Leiterplatten ermöglicht. Die Signale können dort verwendet werden, wo kein Platz zwischen den Leiterplatten vorhanden ist; mit dem DF14 hat die Leiterplattenmontage DF14(A) eine Leiterplattenhöhe von 2,5 mm. Die Platinenbauhöhe der DF14(A) beträgt 2,5 mm. Die Platinenmontagehöhe der DF14(A) beträgt 2,5 mm. Beim Offset-Typ beträgt die Montagehöhe 1,6 mm. 2. 2. für Pick-and-Place-Montage, die Stiftleiste hat eine vakuumabsorbierende Oberfläche und eine geprägte Bandumwicklung für Pick-and-Place. Geprägte Bandumhüllung für Pick-and-Place-Montage. Bei Modellen für die Leiterplattenmontage ist auch eine Schlauchverpackung erhältlich.3. Vierwandiges Design mit kastenförmigem Kopfteil verhindert Aufhebeln und falsches Einstecken. Falsches Einstecken. Die Wände am Sockel verhindern Reibungsprobleme, die durch den Sockel auf der Leiterplatte verursacht werden. Reibungsprobleme, die durch den Sockel auf der Leiterplatte verursacht werden. Es wurden Haltezungen hinzugefügt, um Lötzinnabplatzungen zu verhindern. HRS|Hirose|Hirose|Hirose Steckverbinder|HRS|DF14-8S-1.25C(10) Low Proffle Crimp Connector Replacement].
------------------------------------------------------------------------------------------------1, Kompatibel/Ersatz HRS|Hirose Steckverbinder|Hirose|DF14 Serie Steckverbinder Niedrig Proffle Crimp-Steckverbinder Produktspezifikationen und Parameter.
| Stecker Typ | Klemmen, Buchsen, Sonstiges | Anzahl der PINs | 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30 |
| Gurtzeug | Nein, Ja | Länge des Steckers (Teilungsrichtung) | 4.45, 5.7, 6.95, 8.2, 9.45, 10.7, 11.95, 13.2, 14.45, 20.7, 26.95, 33.2, 39.45 mm |
| (Spalten | 1 | Höhe des Anschlusses | 2.3mm |
| Öffnungsweite | 1.25 mm | Höhe des Anschlusses | |
| Verbinderbreite (längs) | 5.8 mm | überlappende Leitungen | nicht haben |
| Anzahl der Einfügungen und Entfernungen | 30,50 | Öffnungsrichtung | kerzengerade |
| Dicke der Beschichtung | 0.1, 0.76, 1.0 um | Kontaktplattierung | Gold, Zinn |
| Verdrahtungsmethode | zerquetschen | Farbe der Schale | beige |
| Geeignete Drahtgröße (AWG)Min | 28,32 | Geeigneter Drahttyp | diskrete Linie |
| (Max) Betriebstemperaturbereich | 85 ℃ | Geeignete Drahtgröße (AWG) Max. | 26,30 |
| (Min.) Betriebstemperaturbereich | -35 ℃ |
------------------------------------------------------------------------------------------------2, Kompatibel/Ersatz HRS|Hirose Steckverbinder|Hirose|DF14 Serie Steckverbinder Niedrig Proffle Crimpverbinder Produktspezifikation:
------------------------------------------------------------------------------------------------3, Kompatibel/Ersatz HRS|Hirose Steckverbinder|Hirose|DF14 Serie Steckverbinder Niedrig Proffle Crimp-Steckverbinder Produktnummern/Modellnummernliste:
| DF14-6S-1.25C(10) | DF14-20S-1.25C(10) | DF14- 8P-1.25H | DF14A- 6P-1.25H | DF14A- 9P-1.25H |
| DF14-8S-1.25C(10) | DF14H-20P-1.25H | DF14- 9P-1.25H | DF14A- 8P-1.25H | DF14A- 20P-1.25H |
| DF14-9S-1.25C(10) | DF14-6P-1.25H | DF14- 20P-1.25H |
------------------------------------------------------------------------------------------------4, Low Proffle Crimp Steckverbinder - mitgeliefert Kompatibel mit HRS|DF14-8S - 1.25C(10), Low Proffle Crimp Steckverbinder-Ersatz 1.25C(10) Low Proffle Crimp Verbinder Ersatz
