Kategorisierung：Markenstecker
Molex|Molex Connectors|Molex|Molex Connectors' Mini-Lock Wire-to-Board/Draht-zu-Draht-Steckverbinder im Raster 2,50mm ist ein vollständig abgedecktes, vielseitiges Wire-to-Board/Draht-zu-Draht-System für eine breite Palette von Industriestandardanwendungen im Raster 2,50mm, einschließlich gerader und rechtwinkliger Steckverbinder; die Mini-Lock Wire-to-Board-Steckverbinderserie hat ein Anschlussraster von 2,50mm. Mit einem Anschlussraster von 2,50 mm ist die Mini-Lock Wire-to-Board-Steckverbinderserie ein langjähriger Bestseller und ideal für viele Anwendungen; das Mini-Lock Wire-to-Board/Draht-zu-Draht-System im Raster 2,50 mm ist ein bewährtes und vielseitiges Produkt mit einer breiten Palette von Merkmalen, einschließlich TPA, Druckverriegelung, Scorch-Draht usw., um eine breite Palette von Industrieanforderungen zu erfüllen; die spezifischen Produktreihen, die zum Mini-Lock Wire-to-Board-Steckverbindersystem gehören, sind Das Mini-Lock Wire-to-Board Steckverbindersystem umfasst die folgenden spezifischen Produktfamilien: Serie 15137 | Serie 50752 | Serie 51163 | Serie 51164 | Serie 53375 | Serie 53426 | Serie 53476 | Serie 53517 | Serie 57391 | Serie 79758.

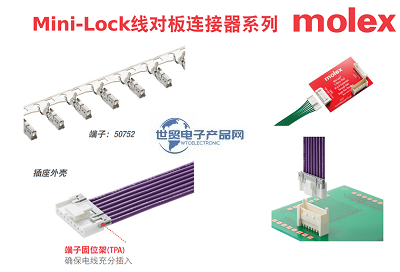

1、Molex|Molex Steckverbinder|Molex|Molex Steckverbinder-Mini-Lock Wire-to-Board Steckverbindersystem Produktauswahltabelle(Bilder nur zu Referenzzwecken)：
 |  |  |  |
| Terminals | Muffengehäuse | Vertikale Header/Aufputzmontage | Direkte Durchgangsbohrung Buchsenleiste |
 |  |  |  |
| Rechtwinklige Header/Aufputzmontage | Rechtwinkliger gelochter Steckschlüsselkopf | Fertige Kabelkonfektionen | Vorgekrümmte Litzen |
------------------------------------------------------------------------------------------------2,Molex|Molex Connectors|Molex|Molex Connectors - Mini- Lock Wire-to-Board Steckverbindersystem produktbezogene elektrische Leistung und Parameter:
| Mini-Lock Wire-to-Board Steckverbinder Serie | |
| Elektrische Parameter | Referenzinformationen |
| Spannung (maximal): 250 Volt | Verpackung: |
| Stromstärke (maximal): 3,5 A (20 AWG) | Die Crimpklemme 50752 ist auf einer Rolle verpackt. |
| Durchgangswiderstand (max): 20 mOhm | 51163 Rec HSG Drahtgehäuse und 51164 TPA Klemmenhalterung im Etui |
| Dielektrische Druckfestigkeit: 1000 V AC / 1 Minute | 53517 Sockel ist auf einer Palette verpackt |
| Isolationswiderstand (min.): 1000 Megaohm | UL Dokumentnummer: E29179 |
| Mechanische Parameter | CSA-Dokument-Nummer: LR19980 |
| Kontakteinsteckkraft (max.): 9,8 Nm | Gegenstück: 53517 |
| Haftkraft des Kontakts am Gehäuse (min.): 14,7 Nm | Passende Geräte: 51163,51164 |
| Steckkraft (maximal): 58,8 N (8-fach) | Verwendete Klemmen: 50752 |
| Abziehkraft (min.): 7,9 Nm (8-fach) | Maßeinheit der Konstruktion: mm |
| Einsteckbar (max.): 30 Mal | RoHS-konform: Ja |
| physikalischer Parameter | Halogenfrei oder nicht: Nein |
| Muschel: | Einhaltung der Normen für verbrannten Draht: Ja |
| PBTP UL94V-0（51163,51164） | |
| PA66 UL94V-0（53517） | |
| Kontakt: Kupferlegierung | |
| Beschichtung: Vorverzinnt | |
| Kontaktfläche (Minimum): 0,9 Mikrometer | |
| Basisstift: Phosphorbronze | |
| Beschichtung: Vorverzinnt | |
| Kontaktfläche (Minimum): 1,0 Mikron | |
| Betriebstemperatur: -40 bis + 105 Grad Celsius | |
------------------------------------------------------------------------------------------------3,Molex|Molex Connectors|Molex|Molex Connectors - Mini- Lock Wire-to-Board Steckverbindersystem Produkte Hauptmaterialnummer / Typ:
| Mini-Lock Draht-zu-Platine-Steckverbindersystem - Serie 15137 | ||||
| 151370200 | 151370302 | 151370405 | 151370600 | 151370702 |
| 151370201 | 151370303 | 151370406 | 151370601 | 151370703 |
| 151370202 | 151370305 | 151370500 | 151370602 | 151370705 |
| 151370203 | 151370306 | 151370501 | 151370603 | 151370706 |
| 151370205 | 151370400 | 151370502 | 151370605 | 151370803 |
| 151370206 | 151370401 | 151370503 | 151370606 | 151370903 |
| 151370300 | 151370402 | 151370505 | 151370700 | 151371003 |
| 151370301 | 151370403 | 151370506 | 151370701 | 151371103 |
| Mini-Lock Wire-to-Board Steckverbindersysteme - Serie 50752 | Serie 79758 | ||||
| 507528200 | 507528400 | 797582147 | 797582148 | |
| Mini-Lock Draht-zu-Platine-Verbindungssystem - Serie 51163 | ||||
| 511630200 | 511630500 | 511630800 | 511631100 | 511631400 |
| 511630300 | 511630600 | 511630900 | 511631200 | 511631500 |
| 511630400 | 511630700 | 511631000 | 511631300 | |
| Mini-Lock Draht-zu-Platine-Verbindungssystem - Serie 53375 | ||||
| 533750210 | 533750510 | 533750810 | 533751110 | 533751410 |
| 533750310 | 533750610 | 533750910 | 533751210 | 533751510 |
| 533750410 | 533750710 | 533751010 | 533751310 | |
| Mini-Lock-Draht-zu-Platine-Verbindungssystem - Serie 53426 | ||||
| 534260210 | 534260810 | 534261410 | 534269060 | 534269120 |
| 534260310 | 534260910 | 534261510 | 534269070 | 534269130 |
| 534260410 | 534261010 | 534269020 | 534269080 | 534269140 |
| 534260510 | 534261110 | 534269030 | 534269090 | 534269150 |
| 534260610 | 534261210 | 534269040 | 534269100 | 534269110 |
| 534260710 | 534261310 | 534269050 | ||
| Mini-Lock Draht-zu-Platine-Verbindungssystem - Serie 53476 | ||||
| 534760210 | 534760510 | 534760810 | 534761110 | 534761410 |
| 534760310 | 534760610 | 534760910 | 534761210 | 534761510 |
| 534760410 | 534760710 | 534761010 | 534761310 | |
| Mini-Lock-Draht-zu-Platine-Verbindungssystem - Serie 53517 | ||||
| 535170230 | 535170530 | 535170830 | 535171130 | 535171430 |
| 535170330 | 535170630 | 535170930 | 535171230 | 535171530 |
| 535170430 | 535170730 | 535171030 | 535171330 | |
------------------------------------------------------------------------------------------------4, MOLEX Steckverbinder - Molex|Molex|Molex Steckverbinder - Mini-Mini Lock Wire-to-Board-Steckverbinder
