Kategorisierung：Markenstecker

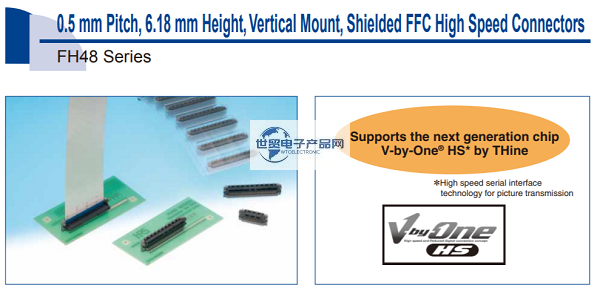

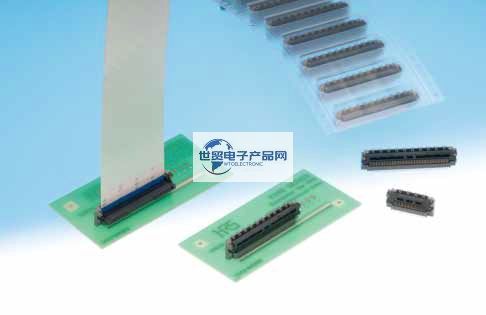

HRS|Hirose|Hirose FH48 Serie 0.5mm Pitch/6.18mm Höhe/Vertical Pluggable FPC Connector ist ein 0.5 mm Pin Pitch, 6.18 mm Höhe, vertikale Montage, geschirmter/Hochgeschwindigkeits-FFC-Steckverbinder; seine Hauptmerkmale sind: 1. geschirmter FFC, angepasste charakteristische Impedanz; 2. impedanzangepasste Anschlusskonstruktion; 3. hohe Zuverlässigkeit und Sicherheitsstruktur; 4. einfache Bedienung, Flip-Top-Verriegelungssystem; 5. geeignet für automatisiertes Platinenlayout; 6. halogenfrei. Hochzuverlässige und sichere Konstruktion; 4. vereinfachte Bedienung mit Flip-Top-Verriegelungssystem; 5. geeignet für automatisiertes Platinenlayout; 6. halogenfrei.
1, HRS | Hirose | Japan Hirose FH48 Series 0.5mm Pitch / 6.18mm Height / Vertical Pluggable FPC Connector main product specification details:
| Stecker Typ | Anzahl der PINs |
| Steckdosen | 20, 21, 30, 31, 40, 50, 68 |
| Montageabstand | Anzahl der anderen PINs |
| 0.5 mm | Öffnungsweite |
| Länge des Steckers (Teilungsrichtung) | 0.5 mm |
| 15.0, 15.5, 20.0, 20.5, 25.0, 30.0, 39.0 mm | (Spalten |
| Höhe des Anschlusses | 1 |
| 6.18 mm | Spezifikationen der Übertragung |
| Verbinderbreite (längs) | V-by-One HS |
| 4.7 mm | Übertragungsgeschwindigkeit |
| Kontaktstelle | (Max.) Betriebstemperaturbereich |
| vertikaler Typ | 85 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.) Betriebstemperaturbereich |
| ZIF | -40 ℃ |
| Empfohlener FFC/FPC | (Nennspannung |
| Abgeschirmter FFC | AC 50.0 V |
| FPC/FFC Einschubrichtung | (Nennspannung |
| vertikaler Typ | DC 50.0 V |
| Ausrichtung der beweglichen Klinge (z. B. eines Schraubendrehers) | Nennstrom |
| vertikaler Typ | 0.5 A |
------------------------------------------------------------------------------------------------
2, Japan HRS | Hirose | Hirose FH48 Serie 0.5mm Pitch / 6.18mm Höhe / vertikales Einstecken und Entfernen von FPC-Steckern Hauptmaterialnummer / Typ:
| FH48-20S-0.5SV | FH48-30S-0.5SV | FH48-40S-0.5SV | FH48-50S-0.5SV | FH48-68S-0.5SV |
| FH48-21S-0.5SV | FH48-31S-0.5SV |
------------------------------------------------------------------------------------------------
3, Japan HRS Steckverbinder - HRS | Hirose | Hirose FH48 Serie 0.5mm Raster / 6.18mm Höhe / vertikaler Stecker FPC Steckverbinder
