Kategorisierung：Markenstecker

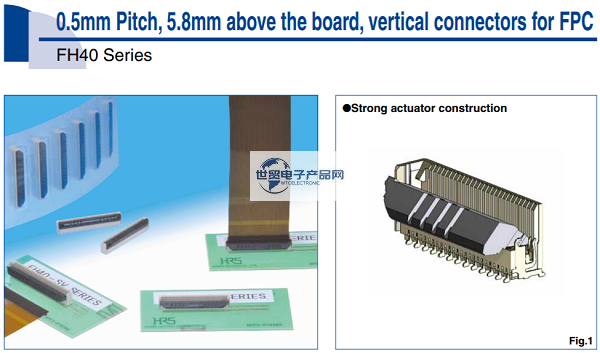

HRS|Hirose|Hirose FH40 Serie 0.5mm Pitch/5.8mm Höhe/Vertical Insertion FPC Steckverbinder ist ein 0.5mm Pin Pitch, 5.8mm Board Höhe, Vertical Insertion FPC Steckverbinder; seine Hauptmerkmale sind: 1. reduzierte manuelle Montage und Anschluss Arbeitsstunden (30% weniger als die traditionellen Produkte); 2. verhindert Half-Insertion oder gekippte Insertion; 3. dauerhafte Konstruktion und verlustfreie Bremsung; 4. One-Touch-Bremsung; 5. akzeptiert Standard FPC Dicke; 6. unterstützt automatisierte Ausrüstung für Board Layout; 7. Langlebige Konstruktion und verlustfreies Bremsen; 4. One-Touch-Bremsen; 5. Akzeptanz von Standard-FPC-Dicken; 6. Unterstützung von automatisierten Anlagen für das Leiterplattenlayout; 7. halogenfrei.
1, HRS | Hirose | Japan Hirose FH40 Series 0.5mm Pitch / 5.8mm Höhe / Vertical Pluggable FPC Connector Hauptproduktspezifikation Details:
| Stecker Typ | Anzahl der PINs |
| Steckdosen | 10, 20, 24, 30, 40, 45, 50, 60, 64, 80 |
| Montageabstand | Anzahl der anderen PINs |
| 1.0 mm | Öffnungsweite |
| Länge des Steckers (Teilungsrichtung) | 0.5 mm |
| 5.57, 10.57, 12.57, 15.57, 20.57, 23.07, 25.57, 30.57, 32.57, 40.57 mm | (Spalten |
| Höhe des Anschlusses | 1 |
| 5.8 mm | Spezifikationen der Übertragung |
| Verbinderbreite (längs) | Übertragungsgeschwindigkeit |
| 5.65 mm | (Max.) Betriebstemperaturbereich |
| Kontaktstelle | 105 ℃ |
| vertikaler Typ | (Min.) Betriebstemperaturbereich |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (Nennspannung |
| Empfohlener FFC/FPC | AC 50.0 V |
| FPC | (Nennspannung |
| FPC/FFC-Einschubrichtung | DC 50.0 V |
| vertikaler Typ | Nennstrom |
| Ausrichtung der beweglichen Klinge (z. B. eines Schraubendrehers) | 0.5 A |
| vertikaler Typ |
------------------------------------------------------------------------------------------------
2, Japan HRS | Hirose | Hirose FH40 Serie 0,5 mm Abstand / 5,8 mm Höhe / vertikales Einstecken und Entfernen von FPC-Steckern Hauptmaterialnummer / Typ:
| FH40-10S-0.5SV | FH40-24S-0.5SV | FH40-40S-0.5SV | FH40-50S-0.5SV | FH40-64S-0.5SV |
| FH40-10S-0.5SV(99) | FH40-24S-0.5SV(99) | FH40-40S-0.5SV(99) | FH40-50S-0.5SV(99) | FH40-64S-0.5SV(99) |
| FH40-20S-0.5SV | FH40-30S-0.5SV | FH40-45S-0.5SV | FH40-60S-0.5SV | FH40-80S-0.5SV |
| FH40-20S-0.5SV(99) | FH40-30S-0.5SV(99) | FH40-45S-0.5SV(99) | FH40-60S-0.5SV(99) | FH40-80S-0.5SV(99) |
------------------------------------------------------------------------------------------------
3, Japan HRS Steckverbinder - HRS | Hirose | Hirose FH40 Serie 0.5mm Raster / 5.8mm Höhe / vertikaler Stecker FPC Steckverbinder
