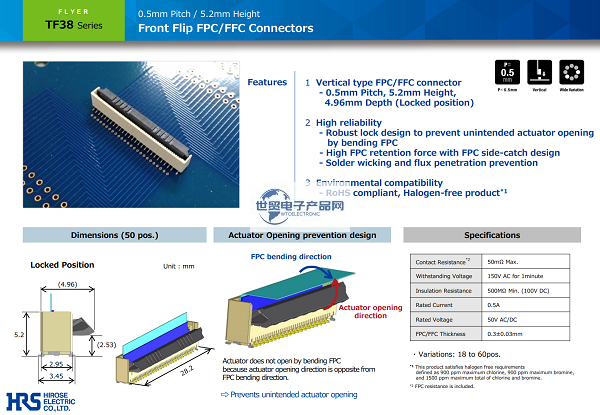

HRS|Hirose|Japan Hirose TF38 Series 0.5mm Pitch/5.2mm Height/Vertical Pluggable FPC Connector ist ein: 0.5mm Pitch, 5.2mm Height, Vertical Mating, FPC/FFC Connector; Seine Hauptmerkmale sind:1. Vertical FPC/FFC Connector - Pitch 0.5mm, Height 5.2mm, Depth 4.96mm ( Verriegelungsposition); 2. hohe Zuverlässigkeit - robustes Verriegelungsdesign verhindert versehentliches Öffnen des Aktuators durch Verbiegen des FPC - hohe FPC-Rückhaltekraft mit FPC-Seitenblockierungsdesign - verhindert das Ansaugen des Lötkerns und das Eindringen von Flussmittel; 3. benutzerfreundliches Design - einfach und leicht zu bedienen; 4. umweltverträgliche, halogenfreie Produkte*1.
1, HRS | Hirose | Japan Hirose TF38 Serie 0.5mm Pitch / 5.2mm Höhe / Vertical Pluggable FPC Connector Hauptproduktspezifikation Details:
| Stecker Typ | Anzahl der PINs |
| Steckdosen | 16, 18, 20, 22, 24, 26, 30, 32, 36, 38, 40, 45, 50, 60 |
| Montageabstand | Anzahl der anderen PINs |
| 0.5 mm | Öffnungsweite |
| Länge des Steckers (Teilungsrichtung) | 0.5 mm |
| 11.2, 12.2, 13.2, 14.2, 16.2, 17.2, 18.2, 19.2, 21.2, 22.2, 23.2, 25.7, 28.2, 33.2 mm | (Spalten |
| Höhe des Anschlusses | 2 |
| 5.2 mm | Spezifikationen der Übertragung |
| Verbinderbreite (längs) | Übertragungsgeschwindigkeit |
| 4.96 mm | (Max.) Betriebstemperaturbereich |
| Kontaktstelle | 105 ℃ |
| vertikaler Typ | (Min.) Betriebstemperaturbereich |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (Nennspannung |
| Empfohlener FFC/FPC | AC 50.0 V |
| FPC/FFC-Steckverbinder | (Nennspannung |
| FPC/FFC-Einschubrichtung | DC 50.0 V |
| vertikaler Typ | Nennstrom |
| Ausrichtung der beweglichen Klinge (z. B. eines Schraubendrehers) | 0.5 A |
------------------------------------------------------------------------------------------------
2, Japan HRS | Hirose | Hirose TF38 Serie 0,5 mm Abstand / 5,2 mm Höhe / vertikales Einsetzen und Entfernen von FPC-Steckern Hauptmaterialnummer / Typ:
| TF38-16S-0.5SV(830) | TF38-22S-0.5SV(830) | TF38-30S-0.5SV(830) | TF38-38S-0.5SV(830) | TF38-50S-0.5SV(830) |
| TF38-18S-0.5SV(830) | TF38-24S-0.5SV(830) | TF38-32S-0.5SV(830) | TF38-40S-0.5SV(830) | TF38-60S-0.5SV(830) |
| TF38-20S-0.5SV(830) | TF38-26S-0.5SV(830) | TF38-36S-0.5SV(830) | TF38-45S-0.5SV(830) |
------------------------------------------------------------------------------------------------
3, Japan HRS Steckverbinder - HRS | Hirose | Hirose TF38 Serie 0.5mm Raster / 5.2mm Höhe / vertikale Steckverbinder FPC
