Card Edge Connectors-Supply JAE|Japanese Avionics ES3 Series LED Power Card Edge Connectors

Kategorisierung:Markenstecker

Fachvertrieb von: Steckverbinder | Kabelsatz | Kabelprodukte

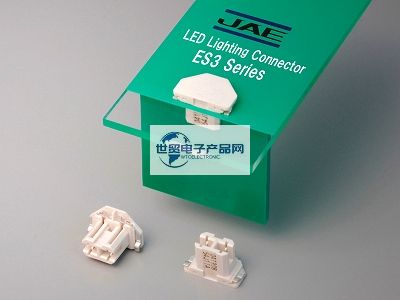

JAE|JAE Connectors|Japan Aerospace Electronics ES3 Series LED Power Supply Card Edge Connector ist ein: Card Edge Connector für LED-Beleuchtungsnetzteile, der den direkten Anschluss von Konverterplatinen und LED-Montageplatinen unterstützt. Der Steckverbinder ist ein 2-poliger Card-Edge-Steckverbinder, der sich ideal für LED-Lampen und LED-Beleuchtungsvorrichtungen eignet. Die Steckverbinder der ES3-Serie verfügen über ein geprägtes Band und sind mit SMT-Montage kompatibel. Die Steckverbinder ermöglichen die Reflow-Lötmontage auf LED-Montageplatten zusammen mit anderen Komponenten wie LEDs und SMT-Komponenten. Die dünne Bauhöhe von 1,6 mm wurde unter Berücksichtigung der Lichtabschirmung entwickelt. Isolator aus weißem LCP (Liquid Crystal Polymer) für Wärme- und Lichtbeständigkeit. Die direkte Verbindung zwischen Konverterplatine und LED-Montageplatine reduziert die Montagezeit. Die SMT-Ausführung kann gleichzeitig mit anderen Komponenten auf der LED-Montageplatte montiert werden. Die Hauptmerkmale sind:Dünne Bauhöhe von 1,6 mm, entwickelt mit Blick auf die Lichtabschirmung. Der Isolator besteht aus weißem LCP (Liquid Crystal Polymer) und ist hitze- und lichtbeständig. Die direkte Verbindung zwischen der Konverterplatine und der LED-Montageplatine reduziert die Montagezeit. Die kabellose Verbindung ermöglicht es, die Anzahl der Teile zu reduzieren, und der SMT-Typ kann gleichzeitig mit anderen Komponenten auf der LED-Montageplatte montiert werden.


1, JAE | JAE Connectors | Japan Aviation Electronics ES3 Serie LED Power Card Edge Connector Hauptproduktspezifikation Details:

Number   of Contacts2 positions
Rated Current1 A
Rated VoltageAC/ DC 200 V
Contact Resistance60 milliohm max.
Dielectric Withstanding Voltage500 VACr.m.s. (1 minute)
Insulation Resistance10 megohm min.
Operating Temperature Range-40 deg. C to +105 deg. C
RemarkscULus-certified. (NOV. 2011.)

------------------------------------------------------------------------------------------------

2、Japan JAE|JAE Connectors|Japan Avionics ES3 Series LED Power Card Edge Connector Hauptteilnummer / Modellnummer:

ES3B002WF1/ES3B002WF1R1000

------------------------------------------------------------------------------------------------

3, Japan JAE Steckverbinder - JAE | Japan Aviation Electronics ES3 Serie LED Power Card Randstecker Dieses Produkt Verkäufer:

Agency Sales [Japan JAE Steckverbinder - JAE | Japan Avionics ES3 Serie LED Power Card Edge Steckverbinder] und der Inhalt der zweiten Position in der Tabelle Liste aller (Materialnummer / Modell) Steckverbinder Produkte, wenn Sie kaufen wollen oder zu verstehen, was wir bieten können Steckverbinder | Kabelbaum | Kabel Produktlösungen, herzlich willkommen, uns über den folgenden Weg zu kontaktieren.
