Kategorisierung：Markenstecker

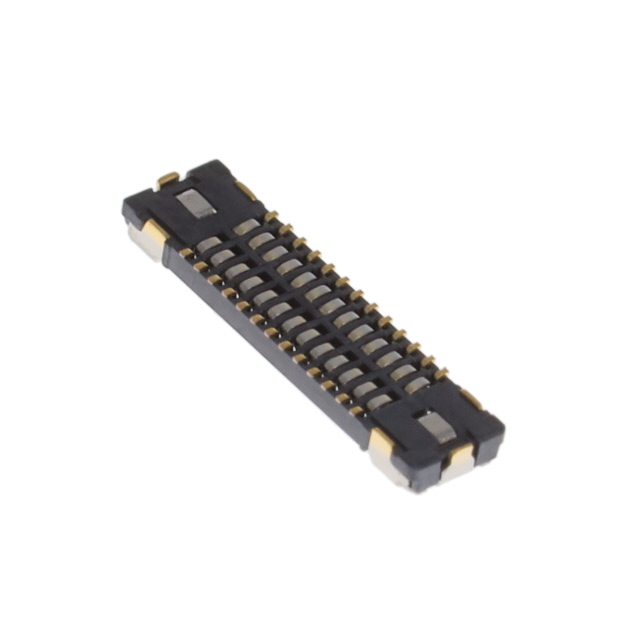

JAE WP56DK-S026VA1-R15000 Steckverbinder Produktübersicht:
 | Hersteller | JAE |
| Code des Herstellers | WP56DK-S026VA1-R15000 | |
| Beschreibung des Produkts | CONN RCPT 26 POS SMD GOLD,26 pos Steckverbinder Dose, mittig mit Kontakten für Oberflächenmontage, vergoldet |
JAE WP56DK-S026VA1-R15000 Stecker Produkteigenschaften:
| Typologie | Beschreibungen |
| Formular | Steckverbinder, Zusammenschaltungen |
| Rechteckiger Stecker | |
| Array, Edge-Typ, Mezzanine (Board to Board) | |
| Hersteller | JAE Electronics |
| Bereich | WP56DK |
| Digi-Reel® Kundenspezifische Bänder und Rollen | |
| Stecker Typ | Steckdose, Mitte mit Kontakten |
| Anzahl der Nadeln | 26 |
| Abstände | 0.012"（0.30mm） |
| Anzahl der Artikel usw. in einer Gesamtsumme | 2 |
| Einbauart | Oberflächenmontage |
| Charakterisierung | feste Halterungen |
| Behandlung der Kontaktfläche | vergoldet |
| Dicke der Kontaktflächenbehandlung | 4.00µin（0.100µm） |
| Bretthöhe | 0.024"（0.61mm） |
JAE WP56DK-S026VA1-R15000 Steckverbinder Produkt (Serie) Beschreibung:
Die rechteckigen Steckverbinder der Serie WP56DK von JAE Electronics sind hochpräzise, oberflächenmontierbare Buchsenleisten für Board-to-Board-Verbindungen. Die Steckverbinder der Serie WP56DK sind in einer 26-poligen (2-reihig x 13-polig) Konfiguration mit einem Pinabstand von 0,30 mm erhältlich und erfüllen den Bedarf an hochdichten Verbindungen für Hochgeschwindigkeitssignalübertragung und Stromversorgung in der Präzisionselektronik. Die Kontaktoberfläche ist mit einer Dicke von 4,00µin (0,100µm) vergoldet, was die elektrische Leitfähigkeit, die Korrosionsbeständigkeit und die Oxidationsbeständigkeit effektiv verbessert und die Zuverlässigkeit bei langfristigem Gebrauch gewährleistet. Der WP56DK hat eine Bauhöhe von 0,024" (0,61mm), die sich für die Gestaltung von Schaltungen mit hoher Dichte eignet und präzise Verbindungen auf begrenztem Raum ermöglicht. Die Steckverbinder der Serie WP56DK werden häufig in der Unterhaltungselektronik sowie in industriellen Steuerungs- und Kommunikationsgeräten eingesetzt und sind eine ideale Lösung für die Übertragung von Hochfrequenzsignalen und Leistungsverbindungen.
JAE WP56DK-S026VA1-R15000 Stecker Dokumentation und Medien:
| Art der Ressource | Link (auf einer Website) |
| Spezifikation | Bitte kontaktieren Sie die Kontaktperson am Ende der Artikelseite, um eine Kopie zu erhalten. |
JAE WP56DK-S026VA1-R15000 Stecker Original|Ersatz Beschreibung:
Wir haben uns auf die Bevorratung von Steckverbindern der Marke JAE spezialisiert und sind bestrebt, unseren Kunden qualitativ hochwertige und zuverlässige Verbindungslösungen zu bieten. Unsere Produkte umfassen echte und leistungsstarke Alternativen, die streng getestet werden, um Stabilität und Effizienz zu gewährleisten. Bitte setzen Sie sich mit uns in Verbindung, indem Sie die Kontaktinformationen auf der Seite mit den Dokumenten nutzen!
