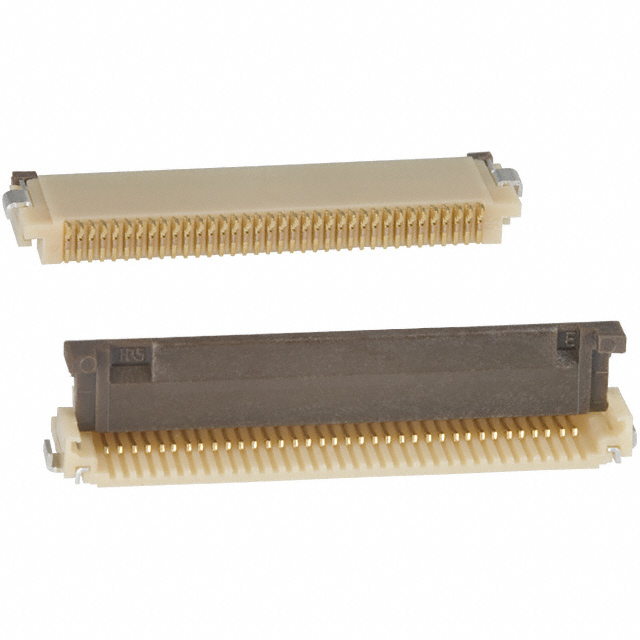

Hirose FH12-36S-0.5SH(55) Steckverbinder Produktübersicht:
 | Hersteller | Hirose |
| Code des Herstellers | FH12-36S-0.5SH(55) | |
| Beschreibung des Produkts | CONN FFC BOTTOM 36POS 0.5MM R/A, 36 pos FFC, FPC Steckverbinderkontakte, unten 0.020" (0.50mm) Oberflächenmontage, rechtwinklig |
Hirose FH12-36S-0.5SH(55) Stecker Produkteigenschaften:
| Typologie | Beschreibungen |
| Formular | Steckverbinder, Zusammenschaltungen |
| FFC, FPC (flache flexible) Steckverbinder | |
| FFC, FPC (flache flexible) Steckverbinderbaugruppen | |
| Hersteller | Hirose Electric Co Ltd |
| Bereich | FH12 |
| wickeln | Band und Spule (TR) |
| Flacher flexibler Typ | FFC，FPC |
| Einbauart | Oberflächenmontage, rechtwinklig |
| Stecker/Kontakttyp | Kontakte, Unten |
| Anzahl der Nadeln | 36 |
| Abstände | 0.020"（0.50mm） |
| ein Paar Stäbchen zusammenfügen und als Löffel benutzen (Verstoß gegen die Stäbchenetikette) | gelötet |
| FFC, FCB Dicke | 0.30mm |
| Bretthöhe | 0.079"（2.00mm） |
| Verriegelungsfunktion | Abzugssperre |
| Kabelende Typ | rechteckig |
| Kontakt Material | Phosphorbronze |
| Behandlung der Kontaktfläche | vergoldet |
| Material des Gehäuses | Polyamid (PA), Nylon |
| Aktuatorische Materialien | Polyphenylensulfid (PPS) |
| Charakterisierung | Zero Insertion Force (ZIF) |
| Nennspannung | 50V |
| Betriebstemperatur | -40°C ~ 85°C |
| Entflammbarkeitsklasse des Materials | UL94 V-0 |
| Nennstrom (Ampere) | 0.5A |
| Farbe der Schale | Reis-Bran-Farbe (Farbe) |
| Aktuator Farbe | gelb-braun |
| Anzahl der Paarungszeiten | 20 |
Hirose FH12-36S-0.5SH(55) Steckverbinder Produkt (Serie) Beschreibung:
Die Steckverbinder der Serie FH12 von Hirose Electric Co Ltd. sind hochleistungsfähige FFC/FPC-Steckverbinder (Flat Flexible) für elektronische Präzisionsgeräte. Der FH12-Steckverbinder verfügt über ein Zero Insertion Force (ZIF)-Design mit einem Trigger-Lock-Mechanismus, der eine sichere und stabile Verbindung sowie eine einfache Bedienung gewährleistet. Der FH12-Steckverbinder unterstützt 36-polige Positionen mit einem Raster von nur 0,50 mm, wodurch er für FFC/FPC-Kabel mit einer Dicke von 0,30 mm geeignet ist. Sein rechtwinkliges Design für die Oberflächenmontage (SMT) in Kombination mit einer Höhe von 2,00 mm auf der Platine ermöglicht es, ihn in Anwendungen mit begrenztem Platzangebot einzusetzen. Die Kontakte sind aus vergoldeter Phosphorbronze, um eine hervorragende Leitfähigkeit und Haltbarkeit zu gewährleisten. Das Gehäuse besteht aus flammwidrigem Polyamid (PA) nach UL94 V-0, und das Material des Betätigungselements ist Polyphenylensulfid (PPS) für verbesserte Hitze- und Chemikalienbeständigkeit. Die Steckverbinder haben eine Nennspannung von 50V, einen Nennstrom von 0,5A, einen Betriebstemperaturbereich von -40°C ~ 85°C und können bis zu 20 Steckzyklen aushalten, wodurch sie sich für den Einsatz in Industrie- und Unterhaltungselektronikanwendungen eignen.
Hirose FH12-36S-0.5SH(55) Steckverbinder Dokumentation und Medien:
| Art der Ressource | Link (auf einer Website) |
| Spezifikation | FH12 Series |
Hirose FH12-36S-0.5SH(55) Stecker Original|Ersatz Beschreibung:
Wir haben uns auf die Bevorratung von Steckverbindern der Marke Hirose spezialisiert und sind bestrebt, unseren Kunden qualitativ hochwertige und zuverlässige Verbindungslösungen zu bieten. Unsere Produkte umfassen echte und leistungsstarke Alternativen, die streng getestet werden, um Stabilität und Effizienz zu gewährleisten. Bitte setzen Sie sich mit uns in Verbindung, indem Sie die Kontaktdaten auf der Seite mit den Dokumenten verwenden!
